规则引擎的定义#

很多人容易把规则引擎和流程引擎的概念混在一起，这里我们先将规则引擎和流程引擎区分开：

规则引擎：通常是嵌入在应用程序组件中的，实现了将业务决策从应用程序代码中分离出来，并使用预定义的语义模块编写业务决策。接受数据输入，解释业务规则，并根据业务规则做出业务决策。
流程引擎：实现了将多个业务参与者之间按照某种预定义的规则进行流转，通常需要涉及到角色与流程的交互。

LiteFlow 适用于哪些场景#

LiteFlow适用于拥有复杂逻辑的业务，比如说价格引擎，下单流程等，这些业务往往都拥有很多步骤，这些步骤完全可以按照业务粒度拆分成一个个独立的组件，进行装配复用变更。使用LiteFlow，你会得到一个灵活度高，扩展性很强的系统。因为组件之间相互独立，也可以避免改一处而动全身的这样的风险。

快速开始#

::: normal-demo demo

1
@Component("a")
2
public class ACmp extends NodeComponent {
3

4
  @Override
5
  public void process() {
6
    //do your business
7
  }
8
}

以此类推再分别定义b,c组件：

1
@Component("b")
2
public class BCmp extends NodeComponent {
3

4
  @Override
5
  public void process() {
6
    //do your business
7
  }
8
}
9
@Component("c")
10
public class CCmp extends NodeComponent {
11

12
  @Override
13
  public void process() {
14
    //do your business
15
  }
16
}

在你的SpringBoot的application.properties或者application.yml里添加配置

1
liteflow:
2
  rule-source: config/flow.el.yml

然后在config/flow.el.yml里添加配置：

1
flow:
2
  nodes:
3
    node:
4
      - id: a
5
        class: com.sbc.liteflow.component.ACmp
6
      - id: b
7
        class: com.sbc.liteflow.component.BCmp
8
      - id: c
9
        class: com.sbc.liteflow.component.CCmp
10
      - id: d
11
        class: com.sbc.liteflow.component.DCmp
12
  chain:
13
    - name: test-chain
14
      value: "THEN(a, b, WHEN(c, d))"

:::

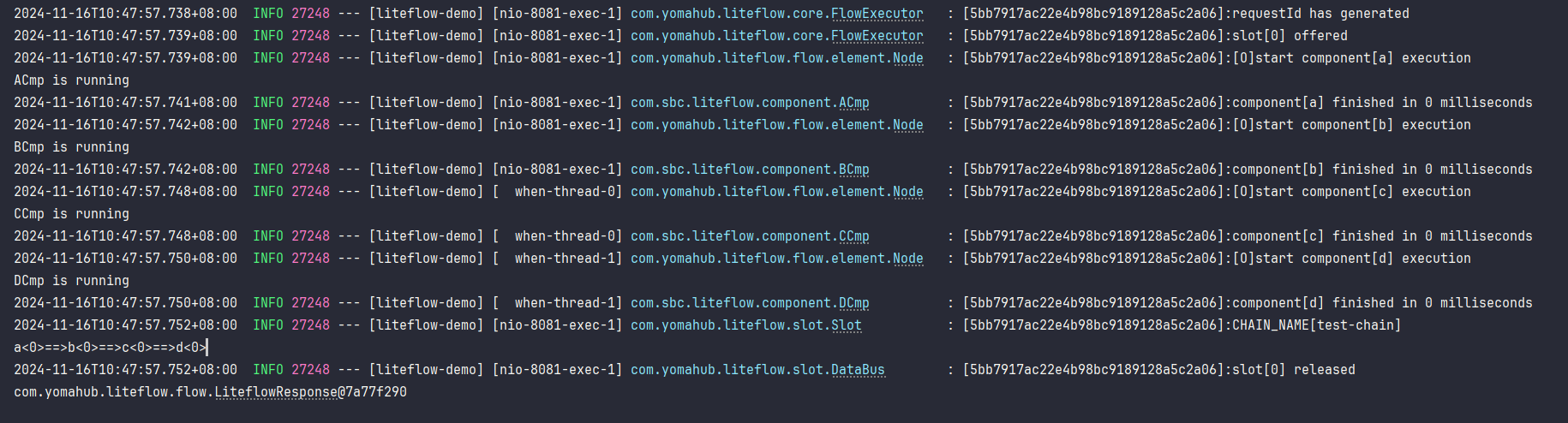

LiteFlow Demo 运行结果

规则#

工程内指定多个路径#

1
liteflow:
2
  // 规则文件之间可以用,或者;隔开：
3
  rule-source: classpath*:config/flow.el.yml,classpath*:config/flow2.el.yml
4
  // Spring EL表达式进行模糊匹配，加载多个配置文件：
5
  rule-source: config/**/*.el.xml
6
  // 绝对路径指定多个路径
7
  rule-source: /data/lf/flow1.el.xml,/data/lf/flow2.el.xml

规则配置源#

支持本地、ZK、SQL、Redis、Nacos、Etcd、Apollo等多种规则配置源，默认使用本地文件。

规则编排#

串行编排#

1
<chain name="chain1">
2
    THEN(a, b, c, d);
3
</chain>

并行编排#

1
<chain name="chain1">
2
    THEN(
3
        a,
4
        WHEN(b, THEN(c, d)),
5
        e
6
    );
7
</chain>

选择编排#

1
<chain name="chain1">
2
SWITCH(a).to(b, c, d);
3
</chain>

条件编排#

1
<chain name="chain1">
2
THEN(
3
IF(x, a),
4
b
5
);
6
</chain>

循环编排#

1
<chain name="chain1">
2
FOR(5).DO(THEN(a, b));
3
</chain>

组件类型#

普通组件#

普通组件节点需要继承NodeComponent，可用于THEN和WHEN关键字中。

选择组件#

在实际业务中，往往要通过动态的业务逻辑判断到底接下去该执行哪一个节点，这就引申出了选择节点，选择节点可以用于SWITCH关键字中。选择节点a需要继承 NodeSwitchComponent。需要实现方法 processSwitch 方法。

布尔组件#

布尔组件是以前IF组件，WHILE组件，BREAK组件的统一。他们三个组件有共同特征，都是返回布尔类型，所以将三个组件类型合三为一，成为了布尔组件。布尔组件的定义，需要继承 NodeBooleanComponent。

性能#

LiteFlow 绝大部分工作都是在启动时完成，包括解析规则，注册组件，组装元信息。而执行链路时几乎对系统没有额外的消耗。

实际表现中，LiteFlow 执行效率很高，在公司级核心业务上面，50多个业务组件组成的链路，在实际压测中单点达到了 1500 的 TPS（每秒处理事务数），集群达到了 1W 以上的 TPS，也经历过双11，明星顶流带货等大流量的考验。

虽然 LiteFlow 框架本身性能很好，但是整体执行效率却依赖实际业务组件的快慢，如果你的组件有大量的循环数据库请求 IO，或者有 bad sql，又或者有大量的 rpc 同步调用，那实际 TPS 也不会很高。
